ZSSGQH系列高压固态软启动柜日常维护与故障处理
2023-03-21 13:42:13 来源:湖北中盛电气有限公司1、 日常维护
ZSSGQH系列高压固态软起动装置设计为免维护产品,和其它电子设备一样,产品应定期检查 是否有空气污染、受潮以及工业生产污染。产品污染会引起高压放电或影响设备散热。每年应检查 螺栓是否有松动,并使用合适的力矩扭紧螺丝。根据生产厂家的技术手册检查真空接触器的气隙间 隔是否合乎要求。
长期停放,清洁柜面、仪表、指示灯;检查电缆外壳接地、清洁绝缘垫、清洁柜内。检查接地, 清洁并检查避雷器,测量接地电阻,清洁并检查电缆套管和支持绝缘子。
2、系统自检
ZSSGQH系列高压固态软起动装置需定期进行自检, 以保证设备的良好状态。
2.1 、通信检查
装置通电,触摸屏数据显示正常,无通信报警,则通信正常。

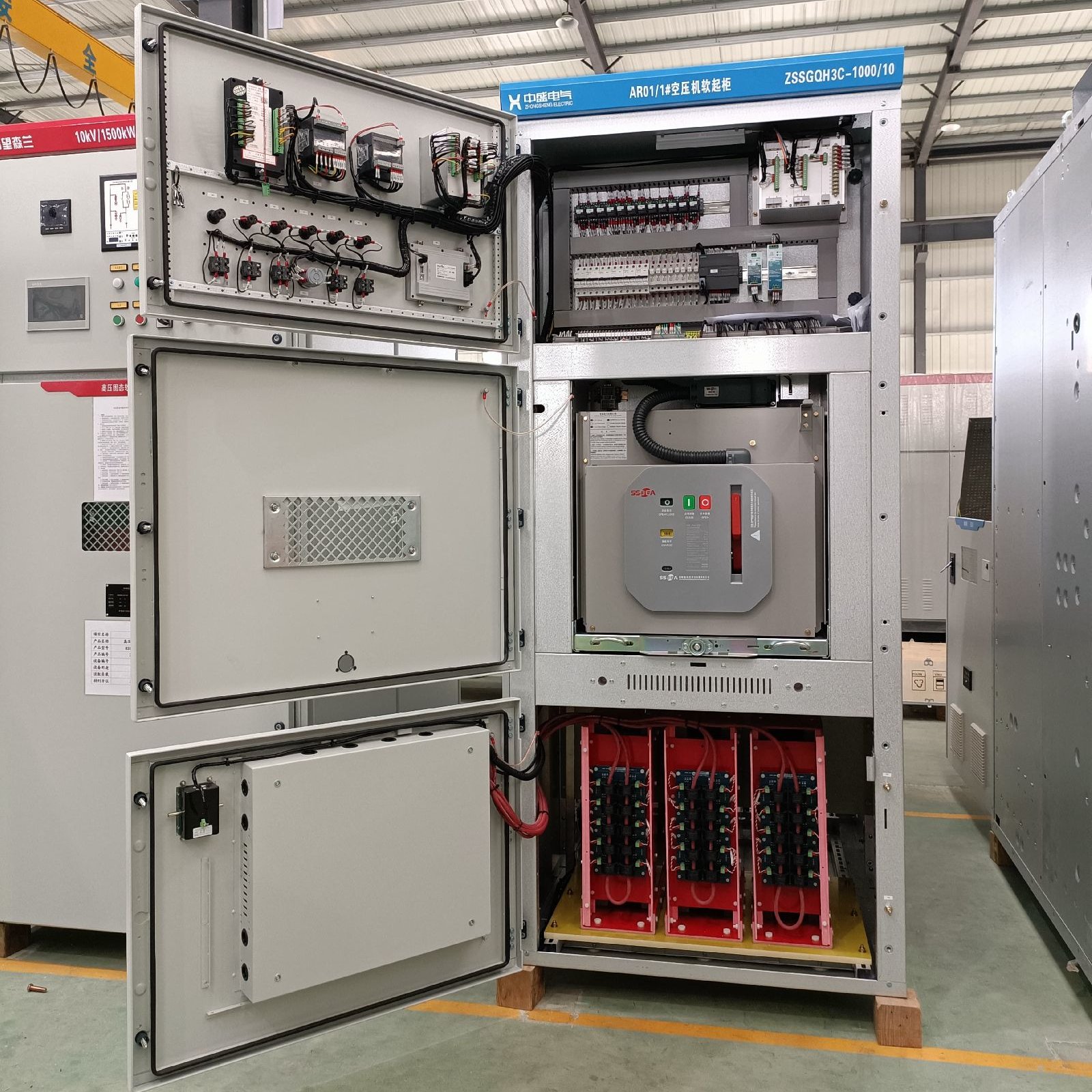

2.2 、可控硅检测
用万用表检测触发板每个GK端子阻值,该阻值为可控硅门极和阴极阻值,大约为15欧。如测 量阻值偏离正常值50% ,可能可控硅压接存在问题或可控硅自身存在问题。再用万用表检测触发板 左右两个K端子阻值,其阻值大约为190K ,如果该阻值严重偏小,可能可控硅已击穿。
2.3 、开入开出测试
检查完可控硅后,触摸屏上点击进入硬件测试,输入调试密码。根据说明书第四章第7节部分 描述,进行开入开出测试,如果测试均正常,则软起控制系统和电气二次接线正常。
3、故障分析
当故障发生时,显示屏和指示灯会有相应的故障指示,在重新起动电机时,务必要处理已出现
的故障。遇到故障无法处理时,应及时联系厂家协助解决。
故障现象 故障原因 解决方法
晶闸管故障
晶闸管击穿或损坏断开前级高压电,连好接地线,用万用 表测量触发板左右 K 端子阻值,正常值 190K ,太小则可控硅击穿,需更换。
不能正常起停1 ) 存在故障
2) 不在备妥状态
3) 起动间隔闭锁1 ) 排查故障原因
2) 查看控制器状态
3) 两次起动间隔时间未到,需等待电机无法完成 起动限制电流太小,起动力矩 不足 设置合适的限流倍数 电机无法旁路 1 ) 参数设置错误
2) 起动电流不下降1 ) 注意接触器机械保持或电保持
2) 加大起动电流起动超时 起动参数设置不合理 限流值过低。
负序电流1 ) 缺相起动
2) CT 二次接线故障
3) 相序错误1 ) 可控硅一相或半相未导通
2) CT 接线松动或反向
3) 电流相序错误
4) 电动机故障
5) PT 接线错误4) 电机维修
4) PT 接线错误导致同步信号错误,触 发不对应,起动电流紊乱。电流电压测量 不准 1 ) PT/CT 变比设置错误
2) 电流通道系数错误
3) 硬件故障1 ) 修改为正确变比
2) 修改为正确的系数
3) 更换对应硬件电路板
